Переналаживаемая установка для размагничивания подшипников качения

Сущность разработки

Обеспечивается уменьшение остаточной намагниченности элементов подшипников в процессе изготовления и после их сборки в широком диапазоне типоразмеров с целью повышения долговечности и эксплуатационной надежности.

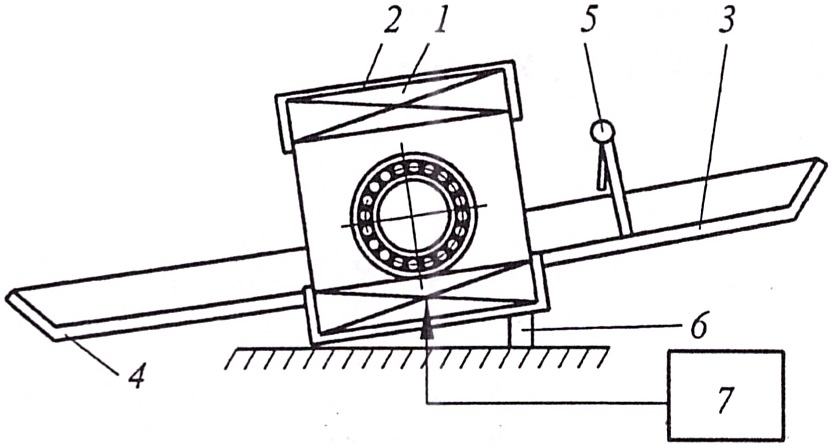

В состав установки входят следующие элементы: электромагнитная ка­тушка 1 с экраном 2, подающий и приемный лотки 3 и 4, путевой датчик 5, формирующий сигнал о наличии перед катушкой размагничиваемой детали, регулируемые опоры 5 для установки необходимого угла наклона катушки и электронный блок 7, соз­дающий заданный закон уменьшения амплитуды тока в катушке.

Назначение и область применения

Установка может применяться на предприятиях подшипниковой промышленности в составе автоматических линий при шлифовании колец и сборке подшипников взамен энергоемких демагнетизаторов.

Основные особенности и преимущества

При размагничивании изделий создается переменное магнитное поле частотой 50 Гц с уменьшением амплитуды по заданному закону; установка не требует привода для подачи подшипников за счет применения наклонного лотка и работает циклически по сигналу датчика наличия изделия; обеспечивается малое потребление мощности, высокое качество размагничивания и быстрая переналадка на различные типоразмеры.

Технические характеристики установки УРП - 3А

Использование в промышленности

Установка внедрена на Волжском подшипниковом заводе в 2005 г.

Контактная информация

• Д.т.н., профессор каф. АПП Сердобинцев Юрий Павлович:

• serdobintsevyup@mail.ru

• Россия, 400005, г. Волгоград, пр. Ленина, 28, ВолгГТУ, кафедра АПП, тел. (8442) 24-84-43
